管道金屬波紋管檢測裝置設計的原理及方法，完成了該裝置的機械主體及控制系統設計。利用鏈輪在圓弧形導軌上的移動實現檢測裝置旋轉測量膨脹節波形的徑向變化，利用絲杠帶動檢測頭軸向移動來測量膨脹節波形的軸向變化，采用PLC對檢測裝置進行實時控制，通過計算機處理數據和顯示圖形。

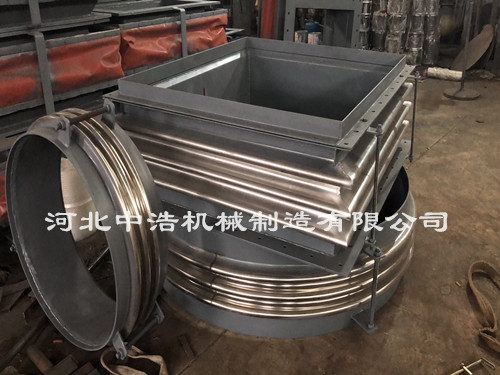

　　管道金屬波紋管是設置在容器殼體或管道上的一種撓性結構，其利用波紋管作為彈性元件，由波紋管的伸縮變形來吸收管線由于熱脹冷縮等原因產生的尺寸變化，具有位移補償、減振降躁和密封的功能，廣泛應用于化工、石油、冶金等行業。膨脹節要求具有較高的承壓能力、良好的柔性和_的穩定性以及疲勞壽命，在多次拉伸、壓縮后，若膨脹節的波形尺寸產生較大的偏差會對其工作性能產生_大的影響。膨脹節波形尺寸變化檢測是_膨脹節質量安全的關鍵，設計膨脹節檢測裝置具有重要的現實意義。



　　金屬波紋管波形檢測裝置，膨脹節波紋管段波紋的主要數據有波高、波距、波峰曲率半徑及波谷曲率半徑，根據GB/T12777-2008《金屬波紋管膨脹節通用技術條件》的相關標準對波紋管膨脹節波紋數據進行檢測，以檢查膨脹節的疲勞及失穩情況。

　　金屬波紋管在實際進行安裝的過程當中_有著更多的標準，在安裝試壓之前要_檢查一下整個波紋補償器節點的型號，并且根據規則和管道的配置來_他們的設計是符合要求的，對于那些內部帶有膨脹節或者是一些其他流動介質方向的東西，要_全部都是在一致的狀態之下，波紋補償器在實際進行安裝的時候還要注意，從現有的情況來看，在金屬波紋管進行安裝的過程當中，要注意一下整個產品內部的情況，需要對內部的膨脹以及進行調整，要_他們的輔助構件能夠充分的發揮效果，并且要_膨脹節在變形之后能夠拆除。

　　金屬波紋管在進行安裝的時候，管道安裝完畢之后，要應用于運輸保護的輔助定位，并且所有的機構和緊固件都能夠進行很好的定位，要按照相關的要求把更多限定的裝置來調整到規定的位置，方便環境條件將有著充分的補償。

　　在金屬波紋管進行實際安裝的時候，設計的要求要_在變形外，嚴禁使用波紋補償器的一些其他變形方法來進行安裝偏差的調整，避免影響到膨脹的正常功能，甚至也要避免對整個使用壽命產生一系列的影響。
